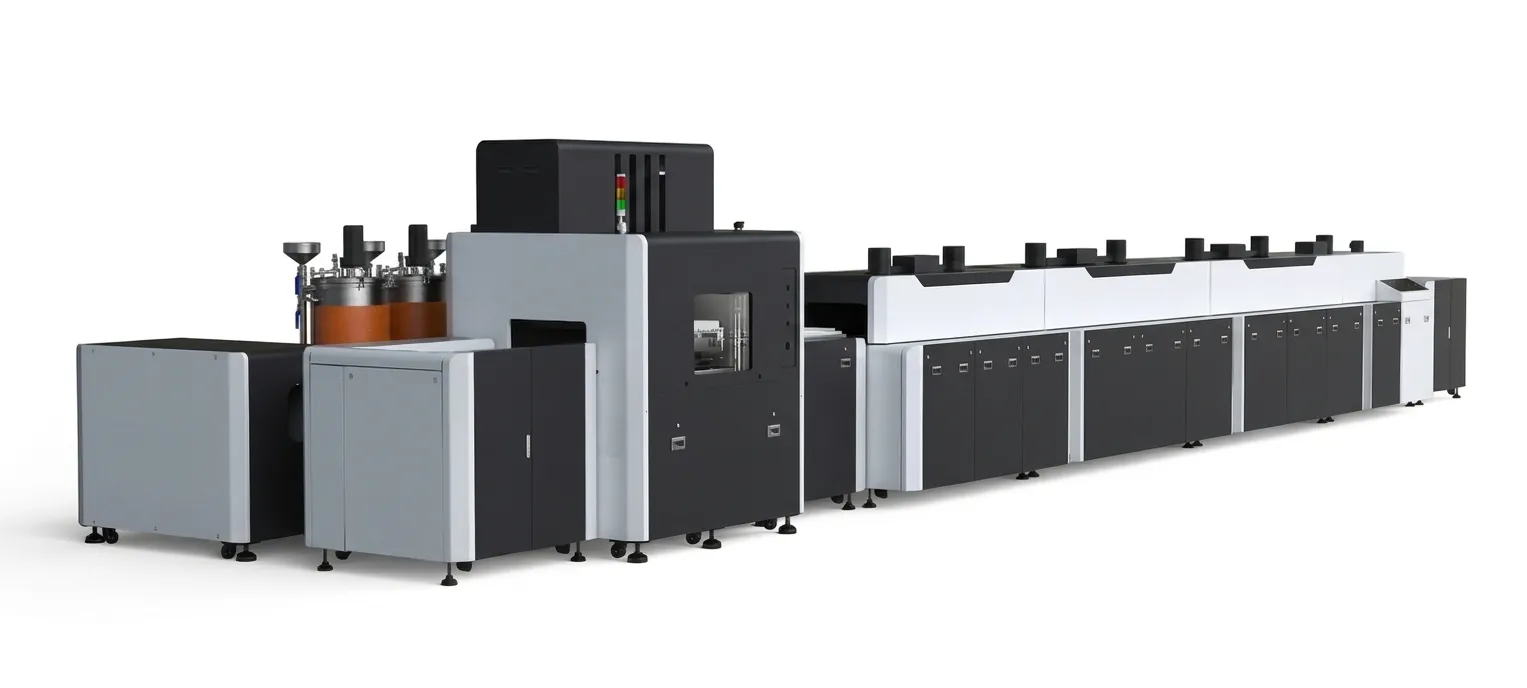

Dây chuyền đổ keo chân không là giải pháp công nghệ tiên tiến giúp tối ưu hóa quá trình đổ keo trong sản xuất công nghiệp hiện đại. Bằng việc thực hiện trong môi trường áp suất thấp, hệ thống loại bỏ hoàn toàn bọt khí – nguyên nhân chính gây ra các lỗi như rỗ bề mặt, giảm độ bám dính và suy giảm khả năng cách điện. Nhờ đó, chất lượng sản phẩm đầu ra được nâng cao rõ rệt, đảm bảo độ bền cơ học và độ tin cậy lâu dài. Dây chuyền được thiết kế khép kín với nhiều công đoạn tự động, giúp tăng năng suất và giảm thiểu sự phụ thuộc vào nhân công. Bài viết dưới đây, hãy cùng AMC tìm hiểu chi tiết về nguyên lý vận hành của Hệ thống potting chân không nhé!
Dây chuyền đổ keo chân không là hệ thống thực hiện quá trình bơm và xử lý keo trong môi trường áp suất thấp nhằm loại bỏ hoàn toàn bọt khí tồn tại trong vật liệu. Trong thực tế sản xuất, bọt khí là nguyên nhân chính dẫn đến các lỗi như rỗ bề mặt, giảm độ bám dính, suy giảm khả năng cách điện và giảm độ bền cơ học của sản phẩm.
Khi ứng dụng công nghệ chân không, các bọt khí sẽ được loại bỏ triệt để trước và trong quá trình đổ keo, giúp vật liệu phân bố đồng đều và bám chắc vào bề mặt linh kiện. Điều này đặc biệt quan trọng đối với các sản phẩm yêu cầu độ kín cao, khả năng chống ẩm và chịu nhiệt tốt.

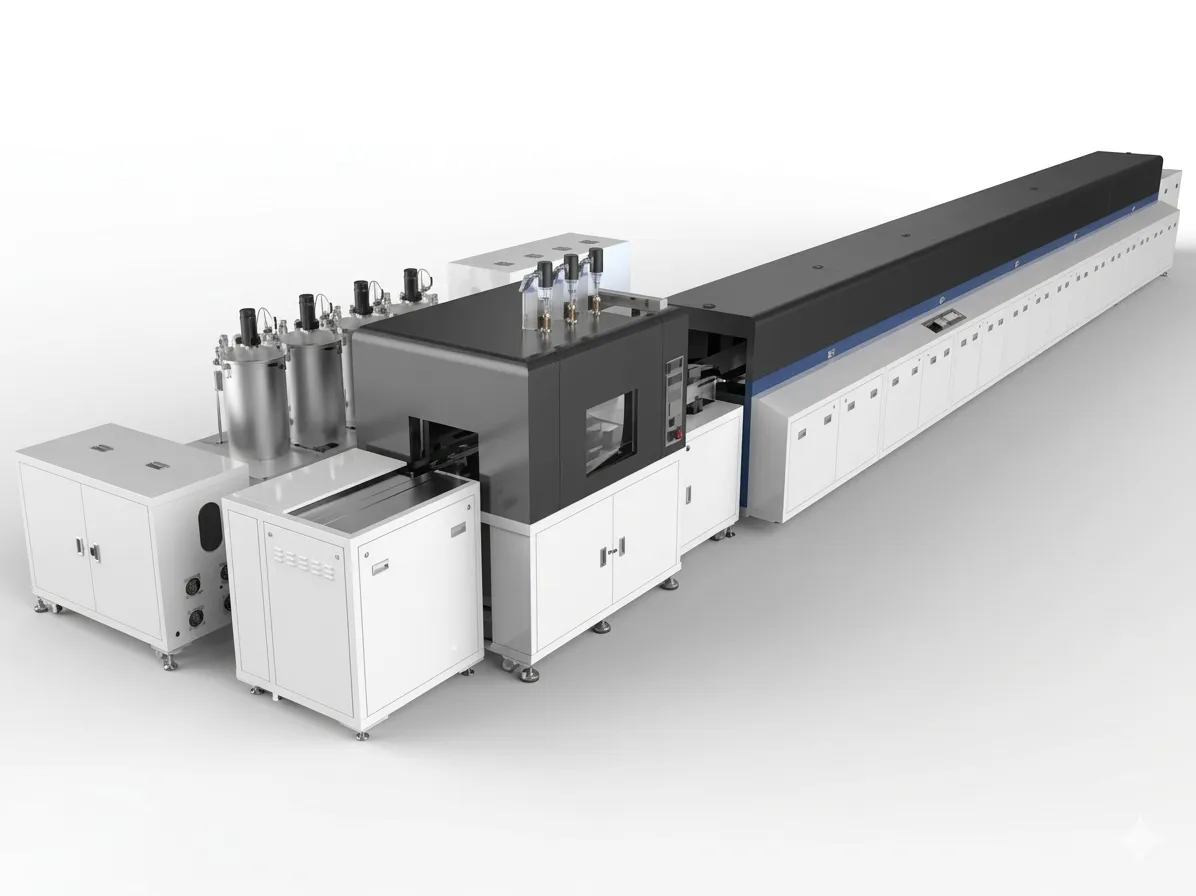

Hệ thống potting chân không được thực hiện theo quy trình khép kín, bao gồm 6 trạm làm việc chính:
Trạm 1: Trạm cấp liệu (Loading station)
Tại trạm cấp liệu, sản phẩm được đưa vào hệ thống một cách linh hoạt thông qua thao tác thủ công hoặc tích hợp robot tự động tùy theo nhu cầu sản xuất. Hệ thống cảm biến sẽ thực hiện việc định vị sơ bộ, đảm bảo sản phẩm nằm đúng vị trí trước khi chuyển sang các công đoạn tiếp theo..
Trạm 2: Công đoạn đổ keo chân không (Vacuum potting)
Đây là công đoạn quan trọng nhất của toàn bộ dây chuyền, quyết định trực tiếp đến chất lượng sản phẩm đầu ra. Sản phẩm được đặt trong buồng chân không kín hoàn toàn, nơi keo được bơm vào trong môi trường áp suất thấp nhằm loại bỏ triệt để bọt khí. Hệ thống được tích hợp nhiều tính năng như khử bọt keo trước khi đổ, khuấy trộn tự động, gia nhiệt tùy chọn và giám sát áp suất liên tục, giúp đảm bảo quá trình đổ keo luôn ổn định và chính xác.
Trạm 3: Trạm cố định và định vị sản phẩm (Docking station)
Sau khi hoàn tất công đoạn đổ keo, sản phẩm được chuyển đến trạm docking để thực hiện việc định vị trung gian. Tại đây, sản phẩm được cố định chắc chắn nhằm tránh sai lệch vị trí trong quá trình chuyển sang công đoạn tiếp theo.
Trạm 4: Lò sấy đóng rắn (Curing oven)
Ở công đoạn này, sản phẩm được đưa vào lò sấy để gia nhiệt và làm cứng lớp keo đã được đổ trước đó. Hệ thống tuần hoàn nhiệt bên trong lò giúp phân bố nhiệt độ đồng đều, đảm bảo quá trình đóng rắn diễn ra ổn định và hiệu quả. Với thiết kế cách nhiệt tốt, lò sấy giúp tiết kiệm năng lượng đáng kể trong quá trình vận hành. Bên cạnh đó, mức dao động nhiệt thấp chỉ khoảng ±5°C giúp duy trì chất lượng sản phẩm đồng nhất, hạn chế tối đa các lỗi phát sinh do chênh lệch nhiệt độ.
Trạm 5: Trạm dỡ liệu (Unloading station)
Sau khi hoàn tất quá trình đóng rắn, sản phẩm được chuyển đến trạm dỡ liệu để lấy ra khỏi dây chuyền. Tại đây, sản phẩm có thể được xử lý thủ công hoặc kết hợp với hệ thống robot để tự động hóa hoàn toàn. Việc tự động hóa ở công đoạn này không chỉ giúp tiết kiệm nhân công mà còn nâng cao tốc độ và hiệu quả sản xuất, đặc biệt phù hợp với các dây chuyền quy mô lớn.
Trạm 6: Hệ thống Lifter và tuần hoàn đồ gá
Hệ thống lifter đóng vai trò quan trọng trong việc luân chuyển sản phẩm giữa các công đoạn hoặc giữa các tầng trong dây chuyền. Nhờ cơ chế nâng hạ linh hoạt, hệ thống giúp tối ưu diện tích nhà xưởng và bố trí dây chuyền một cách khoa học hơn. Đồng thời, cơ chế tuần hoàn đồ gá giúp đảm bảo quá trình sản xuất diễn ra liên tục, không bị gián đoạn, từ đó nâng cao hiệu suất vận hành và tối ưu hóa năng suất tổng thể của toàn bộ hệ thống.

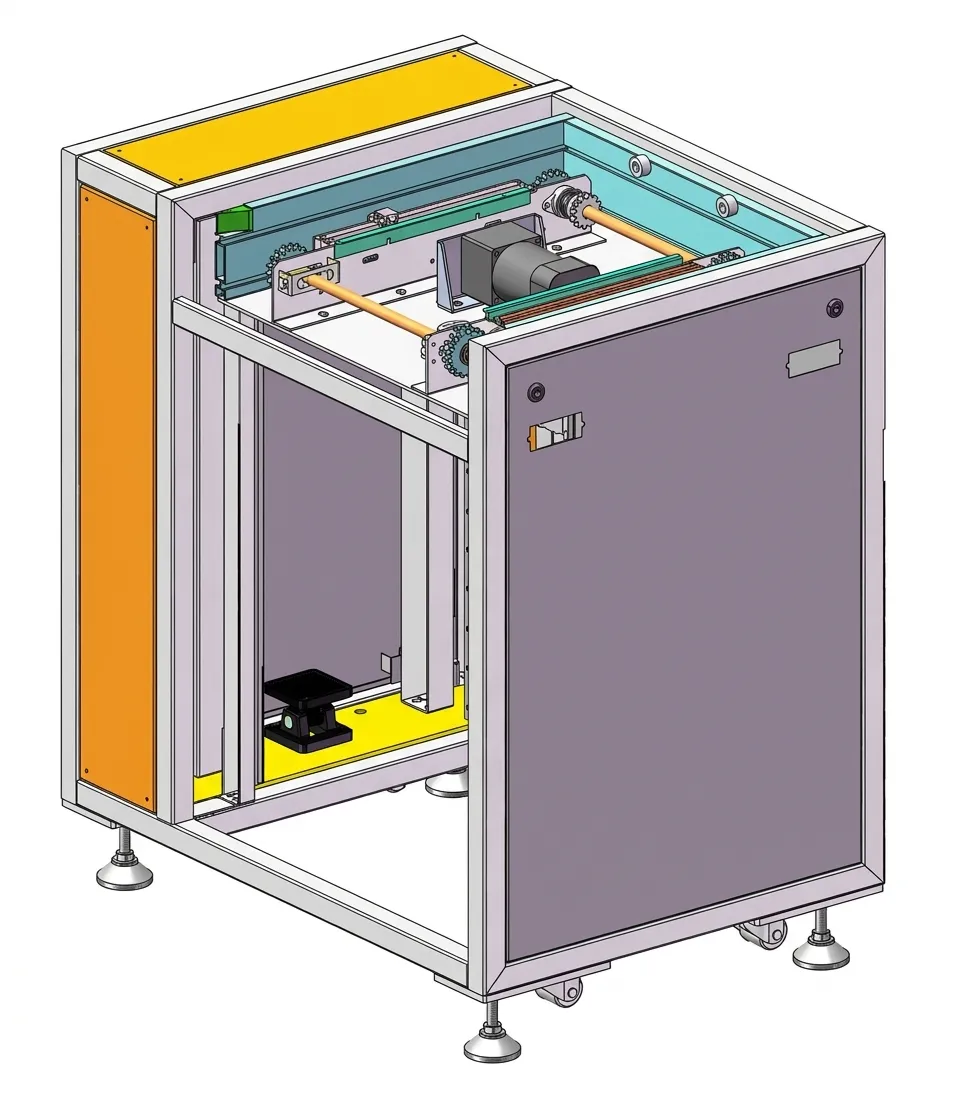

Hệ thống Lifter được thiết kế với khung máy sử dụng kết cấu hàn từ thép hộp vuông chắc chắn, đảm bảo độ ổn định cao trong quá trình vận hành. Bề mặt ngoài được tích hợp thanh nhôm định hình, vừa tăng tính thẩm mỹ vừa thuận tiện cho việc lắp đặt và bảo trì.
Băng tải vận chuyển sử dụng động cơ điện với khả năng điều chỉnh tốc độ linh hoạt, giúp đồng bộ với các công đoạn khác trong dây chuyền. Cơ cấu nâng hạ bằng xy lanh mang lại chuyển động mượt mà, chính xác, với độ lặp lại cơ khí đạt ±0.1mm. Ngoài ra, chiều rộng của hệ thống có thể được điều chỉnh thủ công hoặc tự động, phù hợp với nhiều loại sản phẩm khác nhau.

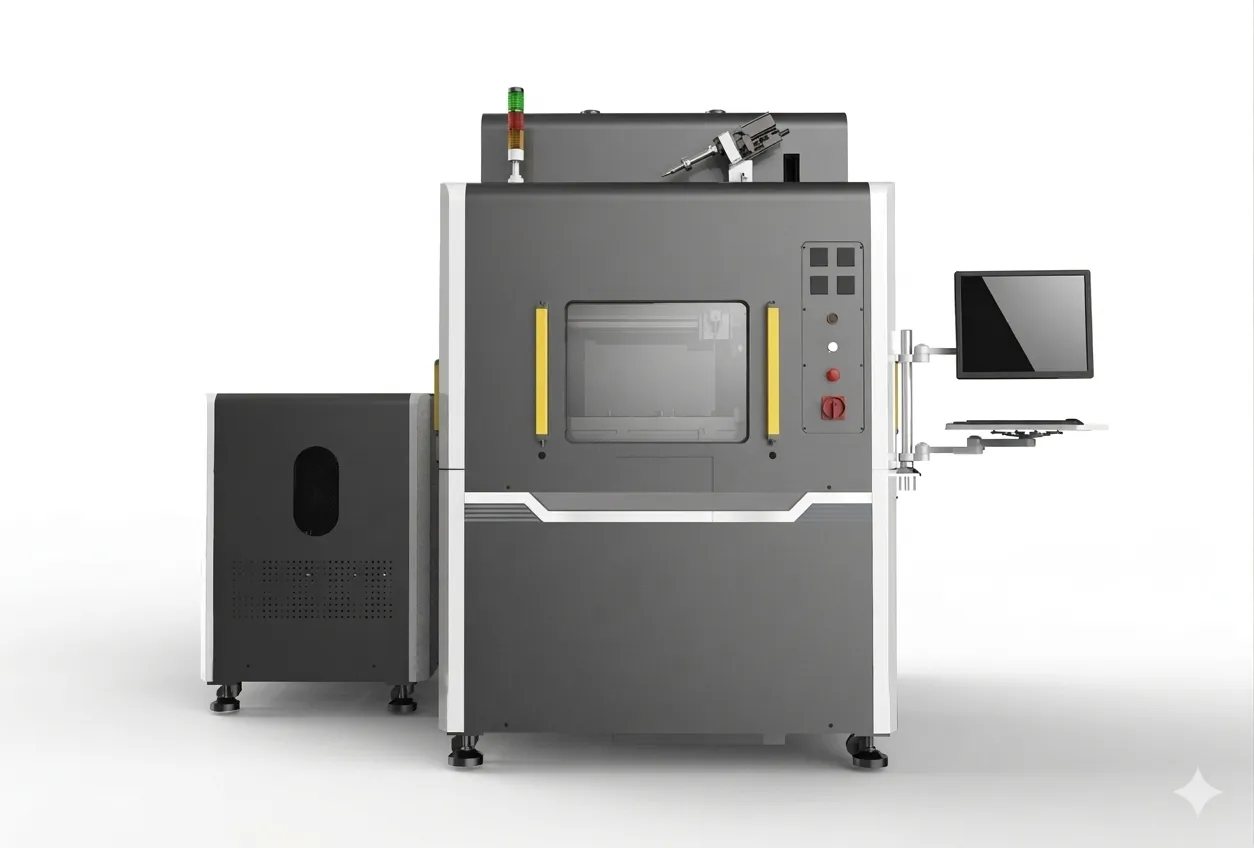

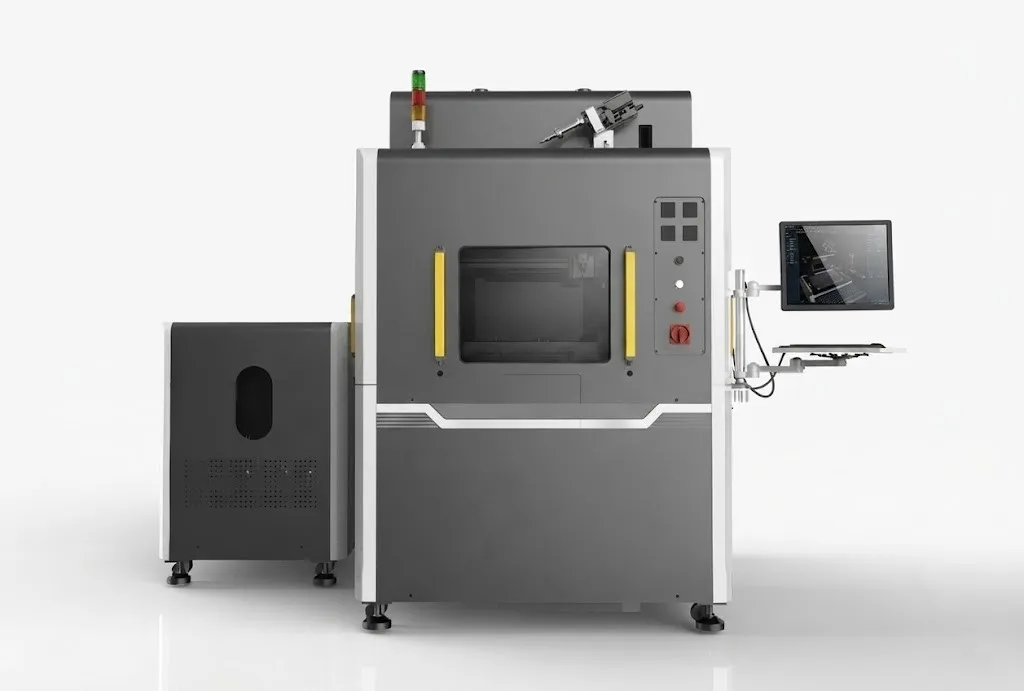

Đây là thiết bị cốt lõi trong toàn bộ dây chuyền, đảm bảo chất lượng đổ keo tối ưu. Máy sử dụng bơm chân không công nghệ Đức, cho tốc độ hút nhanh, vận hành êm ái và độ bền cao.
Buồng chân không được thiết kế kín với khả năng giữ áp suất ổn định, giúp kiểm soát chính xác mức độ chân không. Nhờ đó, quá trình đổ keo diễn ra trong môi trường không bọt khí, nâng cao độ bền và độ tin cậy của sản phẩm.
Ngoài ra, hệ thống còn tích hợp nhiều chức năng hiện đại như: cấp liệu tự động, khử bọt chân không, gia nhiệt tùy chọn, khuấy trộn keo, làm sạch tự động và giám sát áp suất.

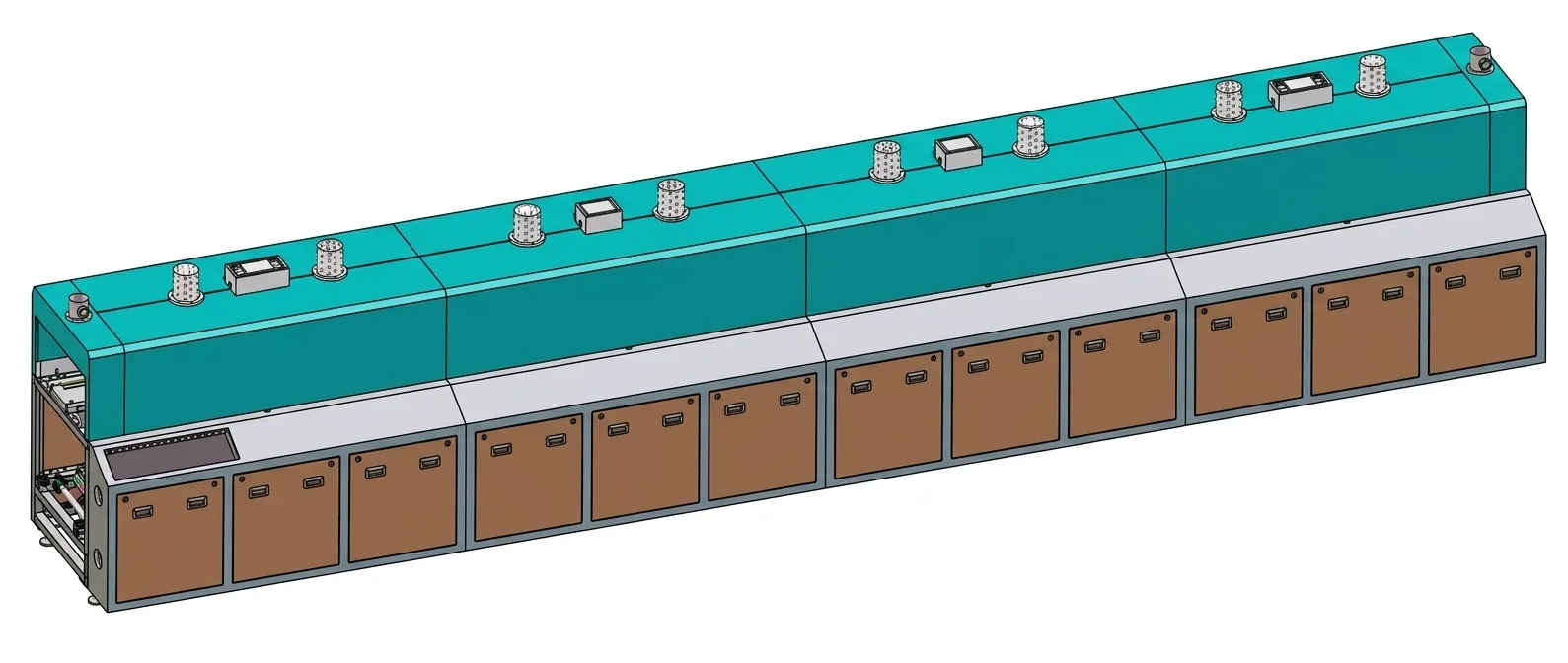

Lò sấy được thiết kế với lớp vách trong bằng thép không gỉ dạng gương, có khả năng phản xạ nhiệt từ các ống gia nhiệt, giúp tối ưu hiệu suất và tiết kiệm năng lượng.
Lớp cách nhiệt dày 50mm sử dụng vật liệu silicat nhôm chất lượng cao, giúp giảm thiểu thất thoát nhiệt ra môi trường bên ngoài. Nhờ đó, nhiệt độ bên ngoài lò chỉ cao hơn môi trường khoảng ±5°C, đảm bảo an toàn khi vận hành.
Hệ thống còn được trang bị quạt tuần hoàn giúp phân bố nhiệt đều trong buồng sấy, cùng với cửa hút và thoát khí có gioăng cách nhiệt, hạn chế thất thoát nhiệt tối đa.

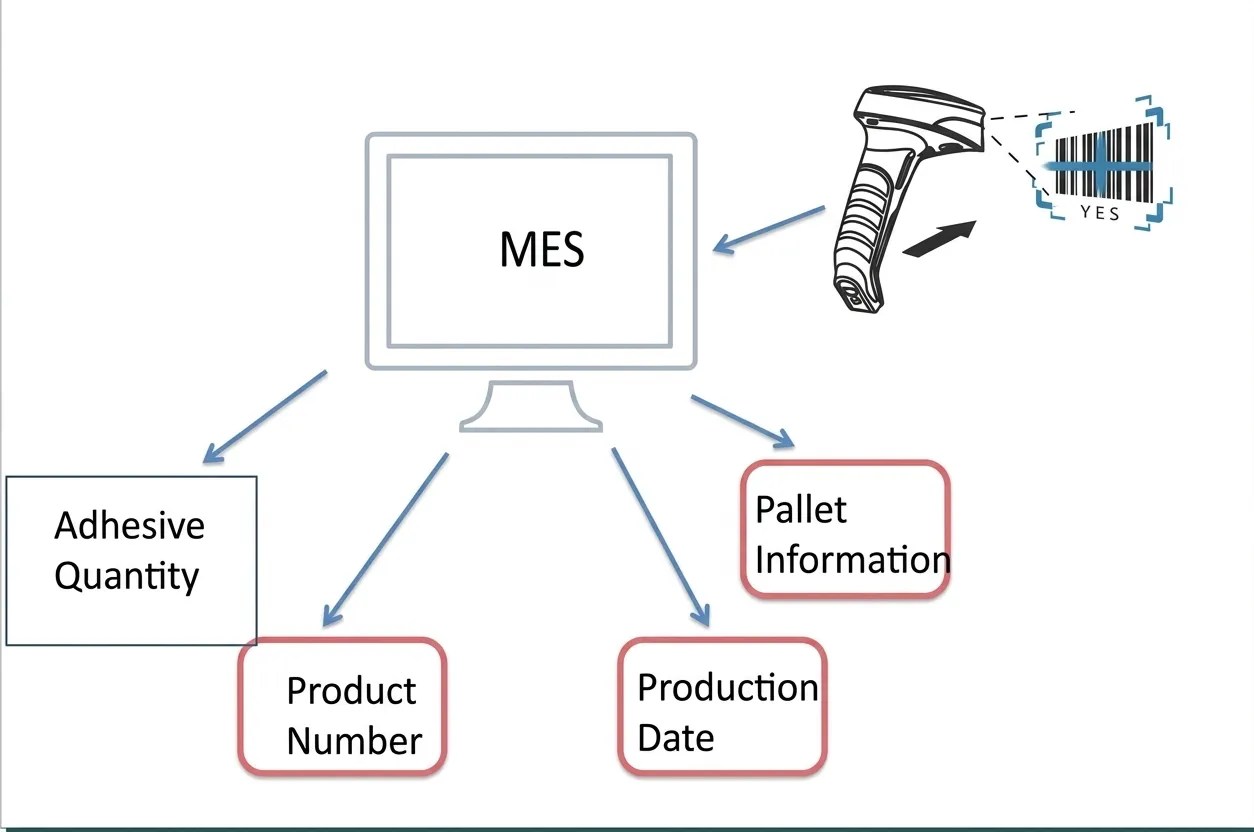

Hệ thống MES đóng vai trò quản lý và giám sát toàn bộ quá trình sản xuất theo thời gian thực. Giao diện được thiết kế thân thiện, cho phép lưu trữ và theo dõi dữ liệu sản xuất, tình trạng thiết bị, cũng như các cảnh báo bất thường ngay tại chỗ.
MES có khả năng thu thập và truyền tải dữ liệu quan trọng như lưu lượng, áp suất, nhiệt độ… (khi được tích hợp phần cứng phù hợp).
Thiết kế dây chuyền đồng bộ, tự động hóa cao
Hệ thống bao gồm đầy đủ các công đoạn: cấp liệu – đổ keo chân không – sấy đóng rắn – hồi lưu, giúp tối ưu hóa quy trình sản xuất và giảm thiểu thao tác thủ công.
Buồng chân không In-line kín, độ ổn định cao
Sử dụng buồng chân không dạng in-line với 3 cửa nâng hạ tự động, đảm bảo độ kín khí tuyệt đối, nâng cao hiệu quả khử bọt và chất lượng sản phẩm sau đổ keo.
Hiệu suất hút chân không mạnh mẽ
Trang bị bơm chân không nhập khẩu từ Đức với lưu lượng hút lên đến 200m³/h, giúp rút ngắn thời gian xử lý và tăng năng suất toàn dây chuyền.
Tích hợp hệ thống MES thông minh
Hỗ trợ kết nối với hệ thống quản lý sản xuất MES, cho phép thu thập và đồng bộ dữ liệu theo thời gian thực như: sản lượng, trạng thái thiết bị, thời gian lỗi và các bất thường trong quá trình vận hành.
Dây chuyền đổ keo chân không góp phần nâng cao chất lượng sản phẩm và tối ưu hóa toàn bộ quy trình sản xuất. Với thiết kế đồng bộ từ cấp liệu, đổ keo, sấy đóng rắn đến dỡ liệu và tuần hoàn, dây chuyền đảm bảo hoạt động liên tục, ổn định và hiệu quả. Việc tích hợp các công nghệ hiện đại như bơm chân không công suất cao, điều khiển tự động và hệ thống MES giúp doanh nghiệp dễ dàng quản lý và kiểm soát sản xuất theo thời gian thực. Nếu bạn đang quan tâm đến Hệ thống potting chân không hoặc các sản phẩm Máy cấp keo khác, hãy liên hệ ngay với AMC để nhận được tư vấn và báo giá sớm nhất nhé!
