Trong ngăn xếp pin nhiên liệu (Fuel Cell Stack), hàng trăm tấm lưỡng cực được xếp chồng lên nhau. Dòng điện sinh ra phải đi xuyên qua các bề mặt tiếp xúc giữa lớp khuếch tán khí (GDL) và tấm lưỡng cực. Tại đây, chất lượng của lớp phủ dẫn điện đóng vai trò then chốt. Nếu điện trở tiếp xúc quá cao, nó không chỉ làm giảm mật độ dòng điện mà còn sinh nhiệt cục bộ, gây suy giảm tuổi thọ pin.

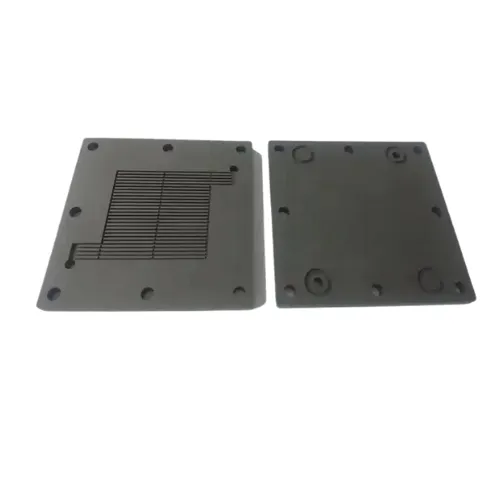

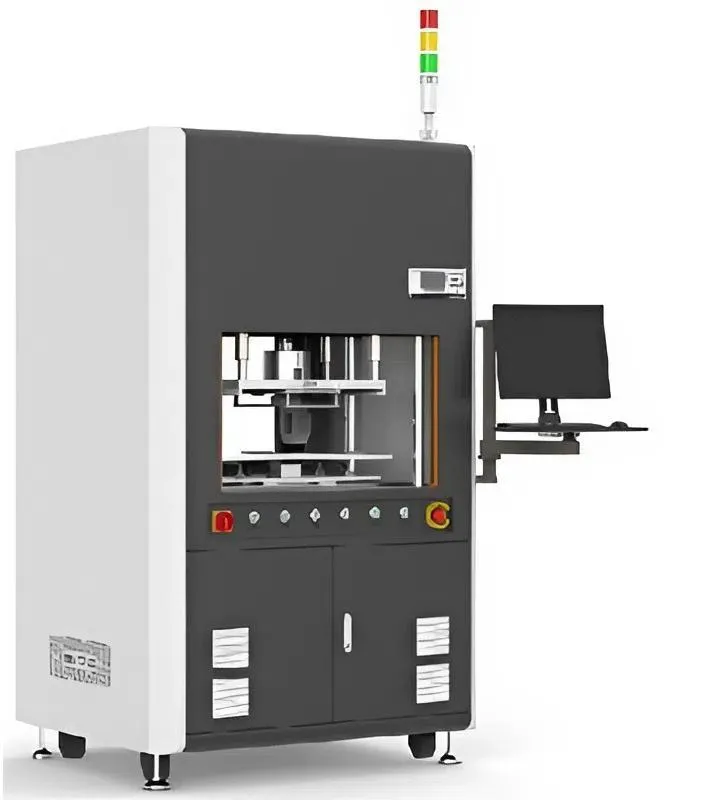

Hệ thống đo điện trở tiếp xúc và kiểm soát độ dẫn điện SEC-H500-RD là giải pháp phòng thí nghiệm và kiểm soát chất lượng (QC) chuyên dụng. Thiết bị có khả năng lập bản đồ điện trở trên bề mặt sản phẩm, đảm bảo các tấm lưỡng cực Graphite hoặc Kim loại đạt tiêu chuẩn dẫn điện tối ưu trước khi đưa vào lắp ráp. Cùng AMC tìm hiểu chi tiết thông số và đặc tính nổi bật của dòng máy đo điện trở tiếp xúc SEC-H500-RD ở bài viết dưới đây nhé!
| Model | SEC-H500-RD |
| Kích thước máy | L1200 x W1100 x H2000 mm |
| Phạm vi làm việc | ≤500(X) x 300(Y) x 3(Z) mm |
| Nguồn điện | AC220V, 50/60Hz, 3kW |
| Độ phân giải điện trở | 0.01 μΩ |
| Độ chính xác đo | ±0.01% FS |
| Lực ép kiểm tra | 3 Tấn (Có thể điều chỉnh) |
| Độ chính xác lặp lại | ≤0.02 mm |
| Độ phẳng điện cực | ±0.01 mm |
| Trọng lượng | 900kg |
Khả năng phát hiện những khiếm khuyết nhỏ nhất trên lớp phủ dẫn điện là thước đo giá trị của thiết bị này. Máy được trang bị hệ thống đo điện trở hiệu năng cao với độ phân giải lên tới 0.01 μΩ (Micro-ohm).
Độ chính xác của phép đo đạt mức ±0.01% FS (Full Scale). Thông số ấn tượng này cho phép các kỹ sư phát hiện ngay lập tức các vấn đề như: lớp mạ không đồng đều, sự oxy hóa bề mặt, hoặc tạp chất bám dính - những lỗi mà các thiết bị đo điện trở thông thường (Milliohm meter) dễ dàng bỏ qua.
Điện trở tiếp xúc không phải là một hằng số; nó thay đổi phụ thuộc vào lực nén. Để phép đo có ý nghĩa thực tiễn, điều kiện kiểm tra phải mô phỏng chính xác áp lực nén bên trong ngăn xếp pin (Stack compression force).

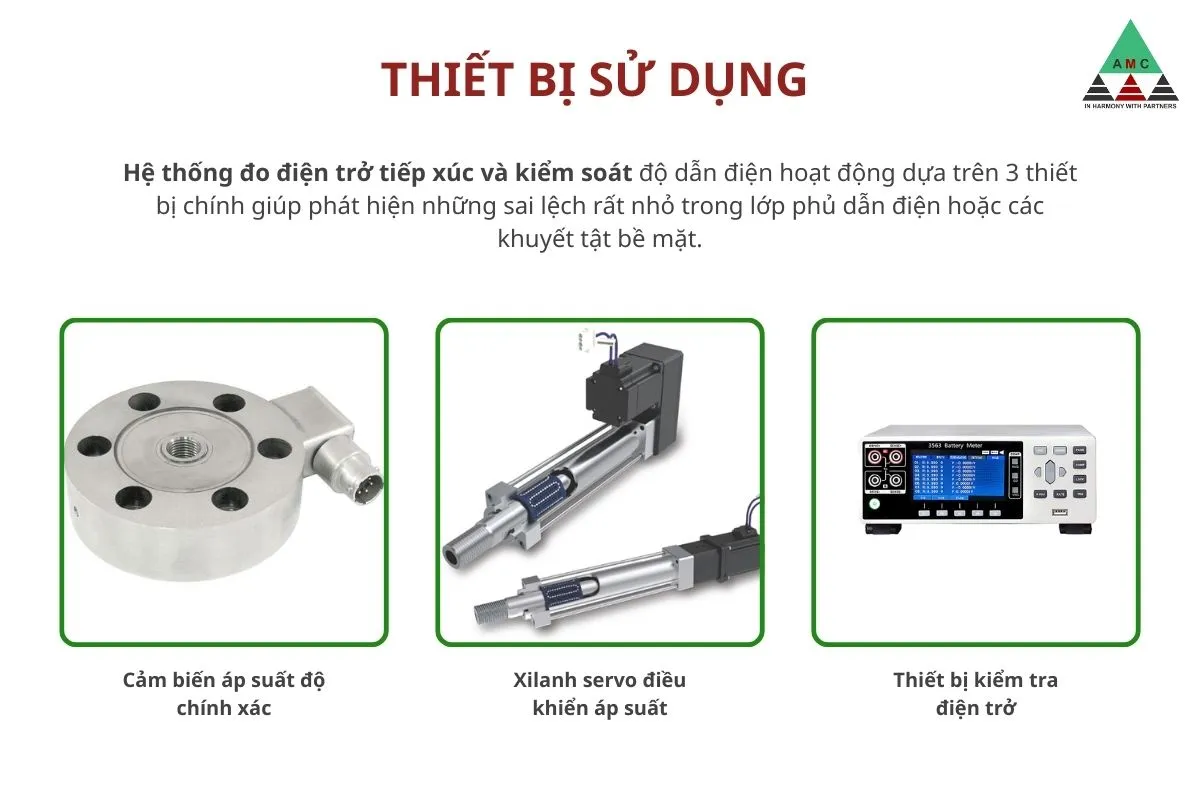

Thiết bị sử dụng hệ thống ép chính xác (Precision Pressing System) với xi lanh điện Servo, cung cấp lực nén ổn định lên đến 3 Tấn (3T).
Độ ổn định: Hệ thống duy trì lực ép không đổi trong suốt quá trình đo, loại bỏ sai số do rung động hoặc biến thiên áp suất khí nén.
Độ phẳng điện cực: Để đảm bảo diện tích tiếp xúc chuẩn xác, độ phẳng của đầu điện cực đo được gia công tinh xảo với sai số chỉ ±0.01mm. Điều này đảm bảo dòng điện phân bố đều, cho kết quả đo tin cậy nhất.
Thay vì chỉ đo tại một điểm trung tâm, thiết bị sở hữu hệ thống chuyển động hai trục chính xác cao (High-precision two-axis system). Cơ chế này điều khiển sản phẩm di chuyển linh hoạt, cho phép đầu đo tiếp cận và kiểm tra điện trở tại nhiều vị trí khác nhau trên bề mặt tấm cực. Tính năng này giúp vẽ nên "bản đồ điện trở", phát hiện các vùng dẫn điện kém cục bộ.
Đặc biệt, thiết bị được thiết kế với khả năng mở rộng chức năng đo độ dày (Thickness detection function). Sự kết hợp này cho phép kiểm tra đồng thời cả hai thông số quan trọng: độ dẫn điện và độ đồng đều kích thước vật lý, giúp tối ưu hóa quy trình QC.
Toàn bộ dữ liệu đo đạc - bao gồm giá trị điện trở tiếp xúc, lực ép tại thời điểm đo, và vị trí đo - đều được hệ thống quản lý thông tin tự động thu thập và lưu trữ.
Giao diện vận hành trên nền tảng Windows thân thiện, tương thích hoàn toàn với hệ thống MES nhà máy. Tính năng sao lưu một chạm giúp bảo toàn dữ liệu lịch sử, phục vụ cho việc phân tích xu hướng chất lượng và cải tiến quy trình mạ phủ bề mặt.

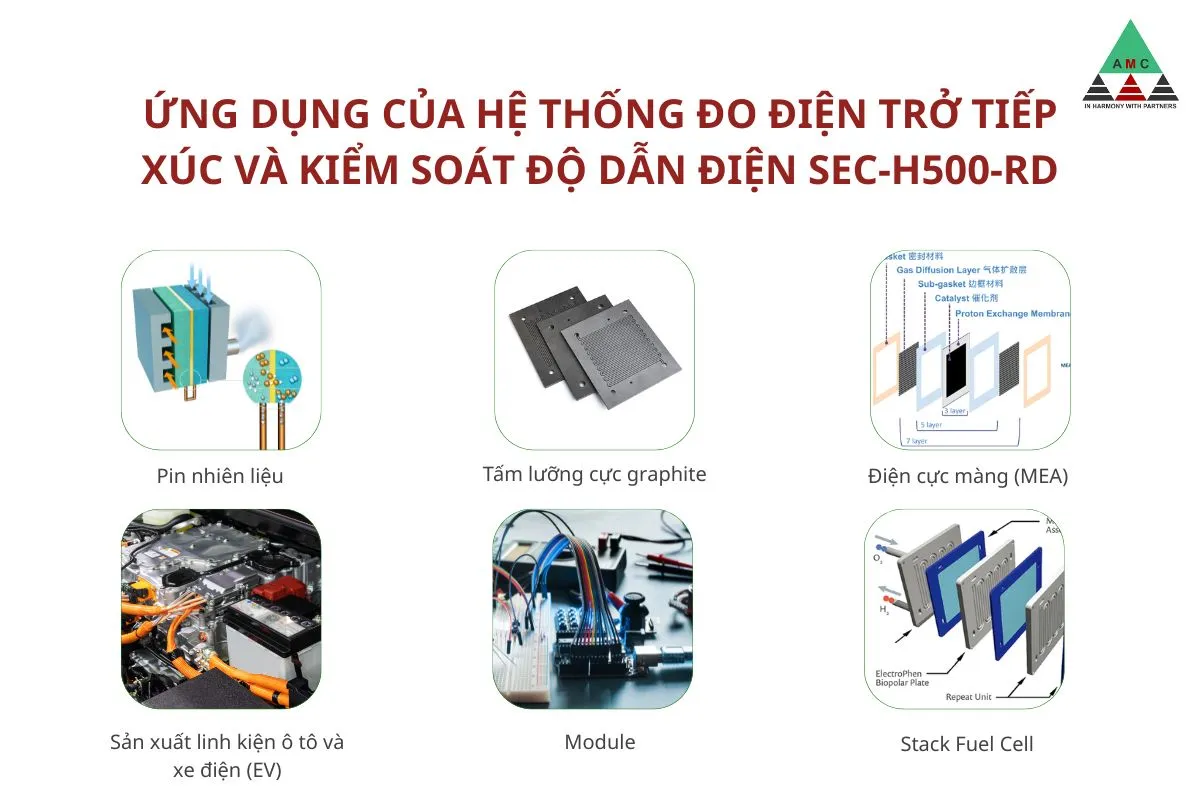

Máy đo điện trở tiếp xúc trở thành thiết bị quan trọng cho các sản phẩm như tấm lưỡng cực kim loại của pin nhiên liệu, tấm lưỡng cực graphite, điện cực màng (MEA),... nhờ những tính năng nổi bật sau:
Trạm làm việc đơn, kiểm tra điện trở tiếp xúc.
Hệ thống hai trục có độ chính xác cao, có thể vận hành cùng với sản phẩm, kiểm tra tại các vị trí khác nhau.
Hệ thống ép áp chính xác, cung cấp lực ép ổn định.
Hệ thống kiểm tra điện trở, đo điện trở tiếp xúc tại các vị trí khác nhau của sản phẩm.
Có thể mở rộng thêm chức năng kiểm tra độ dày.
Hệ thống quản lý thông tin cho phép truyền và tự động lưu trữ dữ liệu công nghệ như giá trị điện trở tiếp xúc, lực ép, năng suất… tương thích với hệ thống MES và hỗ trợ sao lưu dữ liệu bằng một nút bấm.
Hệ thống đo điện trở tiếp xúc và kiểm soát độ dẫn điện SEC-H500-RD sở hữu độ phân giải đo lường ở cấp độ micro-ohm cùng khả năng mô phỏng chính xác điều kiện nén thực tế trong ngăn xếp pin, mang lại nền tảng kiểm soát chất lượng đáng tin cậy cho quá trình sản xuất pin nhiên liệu. Hệ thống không chỉ giúp phát hiện sớm các sai lệch trên lớp phủ dẫn điện mà còn hỗ trợ xây dựng bản đồ điện trở chi tiết trên toàn bộ bề mặt tấm lưỡng cực. Nhờ đó, các nhà sản xuất có thể đảm bảo mỗi linh kiện trước khi lắp ráp đều đạt tiêu chuẩn dẫn điện tối ưu. Bên cạnh đó, khả năng tự động hóa đa điểm và quản lý dữ liệu thông minh giúp nâng cao hiệu quả QC và khả năng truy xuất dữ liệu sản xuất. Đây chính là giải pháp quan trọng giúp doanh nghiệp tối ưu hiệu suất, độ bền và tính ổn định của toàn bộ hệ thống pin nhiên liệu. Nếu bạn đang có nhu cầu quan tâm đến máy đo điện trở tiếp xúc SEC-H500-RD hoặc các dòng máy cấp keo, hãy liên hệ ngay với AMC để nhận được tư vấn và báo giá sớm nhất nhé!
